Измеритель температуры многоканальный прецизионный - "Термоизмеритель ТМ−12м"

Измеритель температуры «Термоизмеритель ТМ-12м» выпускается взамен известного и хорошо зарекомендовавшего себя во многих отраслях промышленности и лабораториях метрологического контроля управлений Ростехрегулирования измерителя температуры «Термоизмеритель ТМ-12».

Измеритель температуры используется:

• для точного измерения температуры объектов;
• для измерения характеристик температурных полей, при аттестации климатического оборудования, в т.ч. выпускаемых термостатов АТ-1 и АТ-2;
• для преобразования в температуру сопротивлений ТС, с использованием НСХ по ГОСТ 6651 при их градуировке, калибровке;
• для преобразования в температуру термоэлектродвижущей силы (ТЭДС) ТП, с использованием НСХ по ГОСТ Р 8.585 при их градуировке, калибровке.

Измеритель температуры применяется:

• для контроля температуры и определения характеристик температурных полей объектов и процессов в научно-исследовательских институтах, в медицинских, санитарно-эпидемиологических и экологических учреждениях, на предприятиях пищевой промышленности, машиностроения, теплоэнергетики и других отраслей промышленности;
• при выполнении работ по аттестации климатического испытательного оборудования, калибровке термометров сопротивления в лабораториях метрологического контроля управлений Ростехрегулирования и иных предприятий;

ОСОБЕННОСТИ

Измеритель температуры имеет 12 каналов для измерения температуры. Результаты измерения температуры всех 12 каналов привязаны к одному моменту времени и одновременно отображаются на экране дисплея. Все результаты измерений посылаются во внешнее устройство через последовательный интерфейс RS-232С либо универсальный последовательный интерфейс USB (стандарт USB 1.1).

При измерении температуры с учетом ИСХ ТС:
(модификации «Термоизмеритель ТМ-12м.2», «Термоизмеритель ТМ-12м.4», «Термоизмеритель ТМ-12м.5»)
В качестве первичных преобразователей температуры, подключаемых к измерительным каналам, используются платиновые ТС по ГОСТ 6651 с номинальным сопротивлением 100 Ом.
12 ТС входят в комплект поставки каждого измерителя температуры.
ИСХ для каждого ТС определены при градуировке на заводе-изготовителе и хранятся в памяти измерителя температуры.

При измерении температуры с учетом НСХ ТС:
(модификации «Термоизмеритель ТМ-12м.4»,«Термоизмеритель ТМ-12м.5»)
В памяти измерителя температуры хранятся НСХ 9-ти типовТС по ГОСТ 6651:

50П      50M      Pt50
100П     100M     Pt100
500П     500M     Pt500

При измерении температуры с учетом ИСХ ТП:
(модификация «Термоизмеритель ТМ-12м.5»)
Измерения температуры возможно с использованием трех ИСХ ТП, которые формируются самим пользователем.

При измерении температуры с учетом НСХ ТП:
(модификация «Термоизмеритель ТМ-12м.5»)
В памяти измерителя температуры хранятся НСХ 8-ми типов ТП по ГОСТ Р 8.585:
M, K, L, J, T, S, N, B.
При работе с ТП осуществляется автоматическая компенсация температуры свободных концов, компенсационный ТС расположен в непосредственной близости к месту подключения ТП.

Измеритель температуры позволяет осуществить сбор заданного количества результатов измерений через заданный интервал времени (мониторирование) и сохранение этих результатов в энергонезависимой памяти прибора.
Память, отведенная для данных мониторинга, позволяет записать не менее 40 000 результатов измерения для каждого из 12 каналов.
Данные мониторинга сохраняются при выключении измерителя температуры и в дальнейшем могут быть переданы во внешнее устройство.

Прибор обеспечивает измерение температуры на объектах, удаленных от него на расстояние до 100 м.

Измеритель температуры позволяет измерять активное сопротивление и напряжение (ТЭДС).

Графический дисплей позволяет наглядно, удобно и в большем объёме предоставлять информацию для пользователя в процессе работы.

ИСПОЛНЕНИЕ

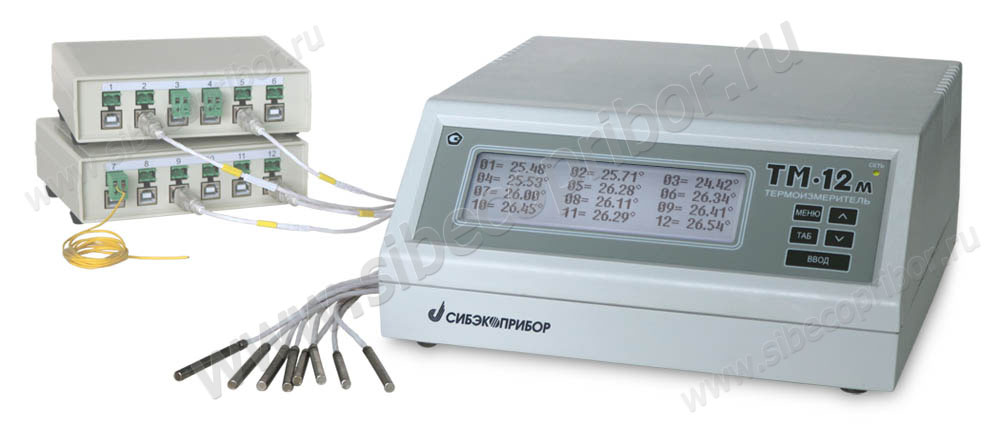

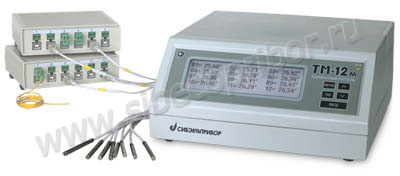

«Термоизмеритель ТМ-12м» выполнен в виде настольного переносного прибора.

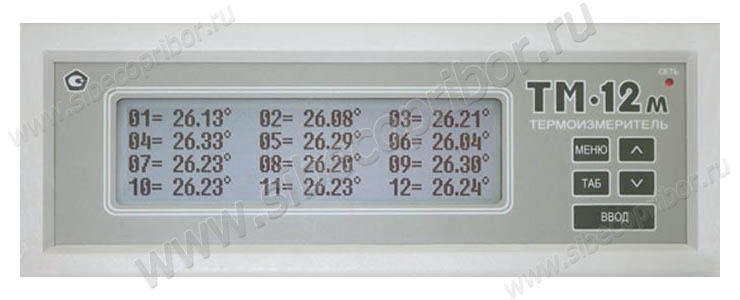

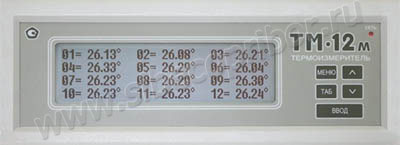

На передней панели пластмассового корпуса прибора находятся:
- графический дисплей;
- клавиатура (5 клавиш);
- световой индикатор сети.

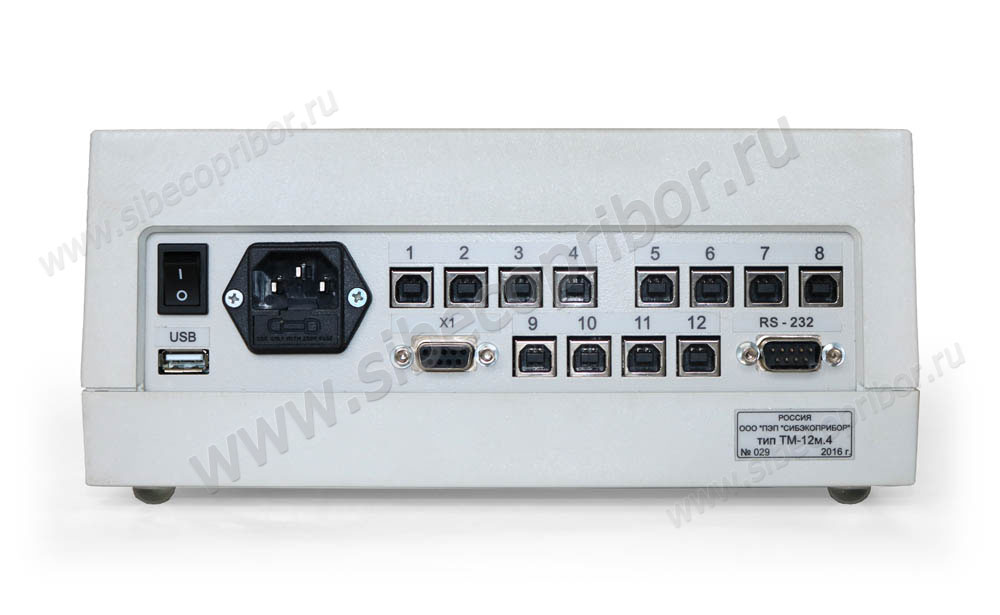

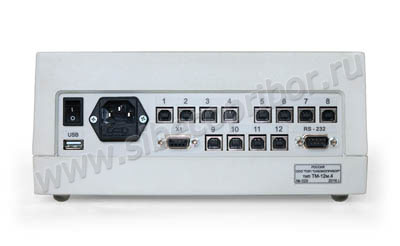

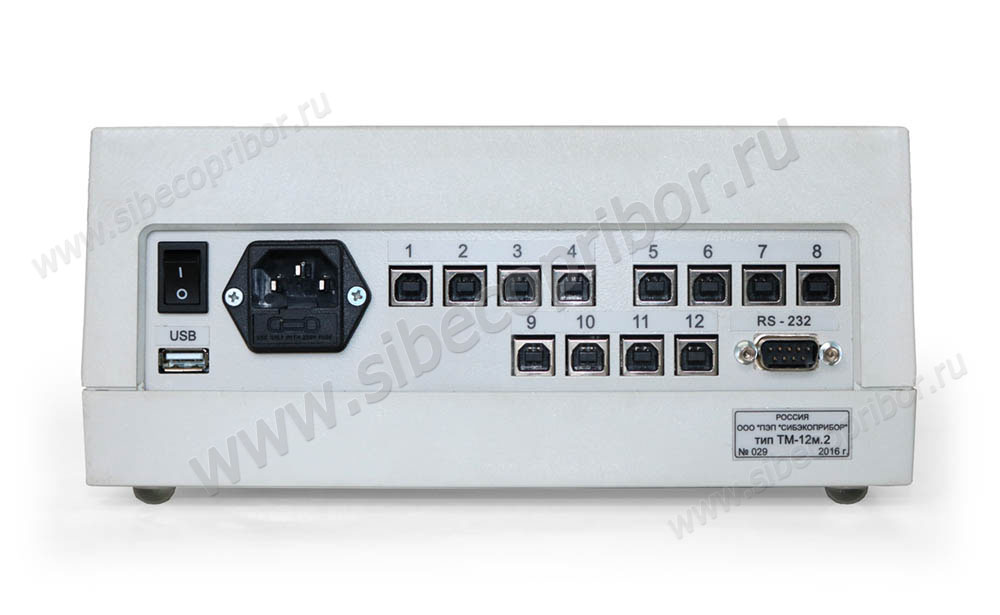

На задней панели корпуса располагаются:
- клавиша СЕТЬ;
- сетевая приборная вилка с предохранителем;
- 12 разъёмов для подключения ТС с обозначением номеров каналов;
- разъём интерфейса RS-232C;
- разъём интерфейса USB;
- разъём для подключения кабеля связи с коммутатором
(для модификаций "Термоизмеритель ТМ-12м.4" и "Термоизмеритель ТМ-12м.5").

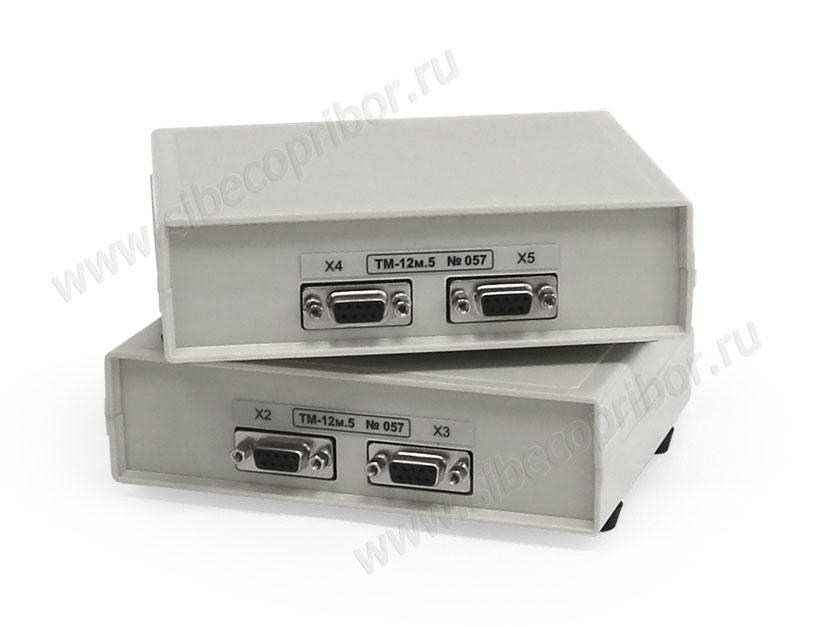

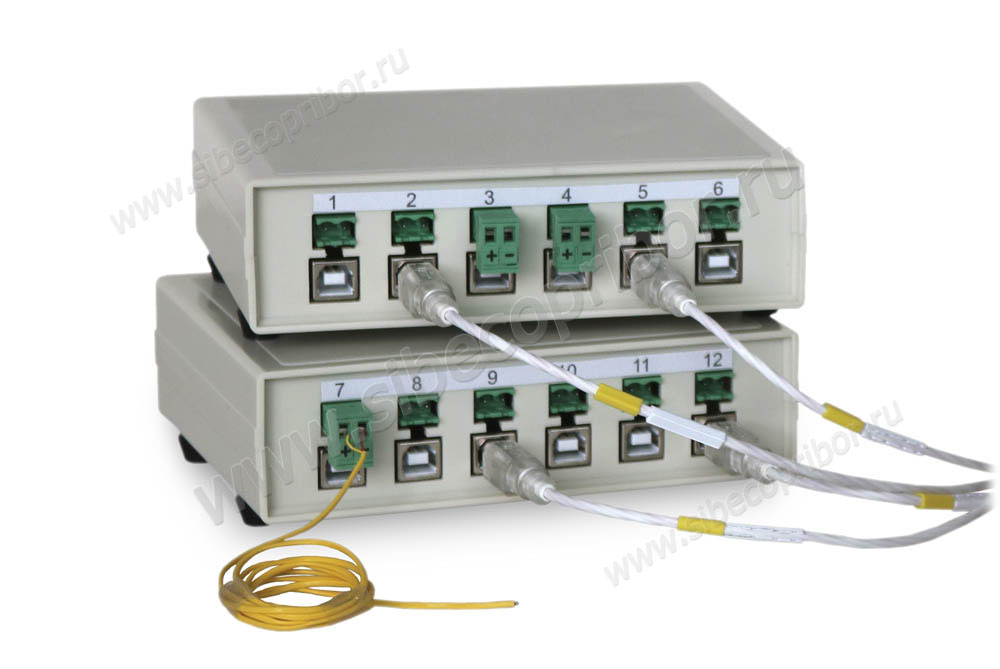

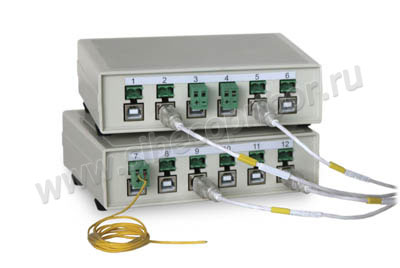

С одной стороны корпуса коммутатора расположены:
- разъём для связи с прибором;
- разъём для связи со вторым коммутатором.
С противоположной стороны расположены:
- 6 разъёмов для подключения ТС с обозначением номеров каналов (для модификации «Термоизмеритель ТМ-12м.4»);
- 6 разъёмов для подключения ТС и 6 разъёмов для подключения ТП с обозначением номеров каналов (для модификации «Термоизмеритель ТМ-12м.5»). Коммутатор выполнен в пластмассовом прямоугольном корпусе.

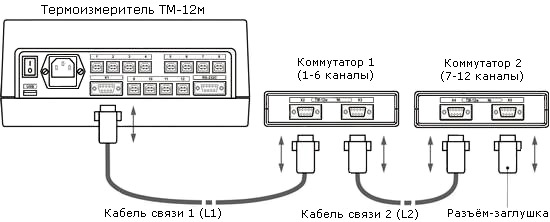

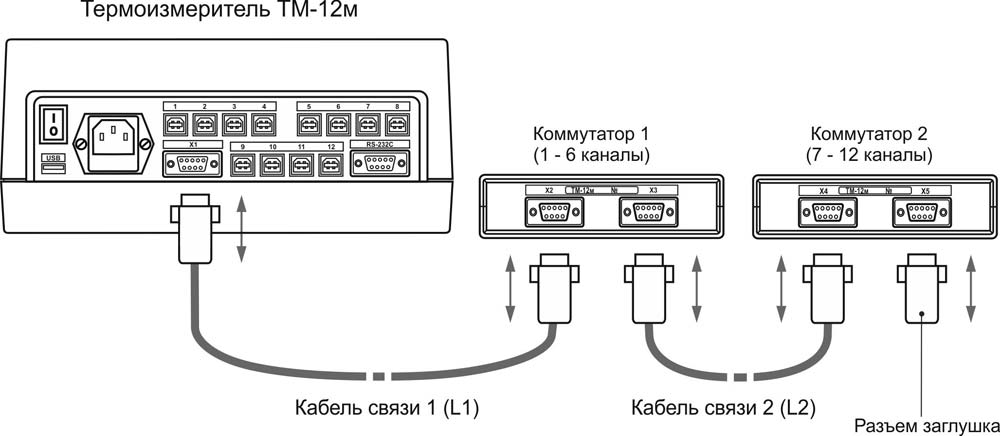

СХЕМА подключения коммутаторов к измерителю температуры
( для модификаций «Термоизмеритель ТМ-12м.4» и «Термоизмеритель ТМ-12м.5»)

Суммарная длина двух кабелей (L1 + L2) ≤ 100 м.

Производитель:    ООО "ПЭП "СИБЭКОПРИБОР"

Прибор выпускается в трех модификациях:

«Термоизмеритель ТМ-12м.2» - 205 500* р. + НДС (22 %)

Модификация, у которой 12 ТС подключаются непосредственно к прибору и измерение температуры производится с использованием ИСХ ТС.
Предназначается для точного измерения температуры объектов.

«Термоизмеритель ТМ-12м.4» - 243 500* р. + НДС (22 %)

модификация, у которой 12 ТС подключаются либо непосредственно к прибору, либо через 2 коммутатора, которые могут быть удалены от прибора на расстояние до 100 метров. К каждому коммутатору можно подключить от 1 до 6 ТС.
Измерение температуры производится с использованием как ИСХ ТС, так и НСХ ТС по ГОСТ 6651.
Предназначается как для точного измерения температуры объектов, так и для преобразования в температуру сопротивлений ТС, с использованием НСХ по ГОСТ 6651 при их градуировке, калибровке.

«Термоизмеритель ТМ-12м.5» - 268 500* р. + НДС (22 %)

Модификация, у которой измерение температуры может проводиться как с использованием ТС, так и с использованием ТП.
При использовании ТС: 12 ТС подключаются либо непосредственно к прибору, либо через 2 коммутатора, которые могут быть удалены от прибора на расстояние до 100 метров. К каждому коммутатору можно подключить от 1 до 6 датчиков температуры. Измерение температуры производится с использованием как ИСХ ТС, так и НСХ ТС по ГОСТ 6651.
При использовании ТП: ТП подключаются только к коммутаторам, которые могут быть удалены от прибора на расстояние до 100 метров. Измерение температуры производится с использованием как ИСХ ТП, так и НСХ ТП по ГОСТ Р 8.585.
Предназначается для точного измерения температуры объектов, для преобразования в температуру сопротивлений ТС, с использованием НСХ по ГОСТ 6651 при их градуировке, калибровке, для преобразования в температуру ТЭДС ТП по ГОСТ Р 8.585 при их градуировке, калибровке.

В комплект документации для модификаций «Термоизмеритель ТМ-12м.4» и «Термоизмеритель ТМ-12м.5» входят методические указания «Расчёт неопределённости поверки (калибровки) датчиков температуры с использованием измерителей температуры многоканальных прецизионных «Термоизмеритель ТМ-12» и «Термоизмеритель ТМ-12м»».

При необходимости выравнивания температурного поля и уменьшения неравномерности температуры в местах размещения эталонного термометра и термометров сопротивления при поверке и калибровке следует использовать металлический выравнивающий блок.
Предлагаем блок выравнивающий БВ-1, разработанный специально для ТС, которыми укомплектован «Термоизмеритель ТМ-12м». Изготовление по заказу.

КОМПЛЕКТ ПОСТАВКИ (в зависимости от модификации прибора)

Термоизмеритель ТМ-12м (модификация прибора уточняется при заказе) с первичной поверкой	ТМ-12м.2	ТМ-12м.4	ТМ-12м.5
Термометры сопротивления с НСХ 100П или Pt100 по ГОСТ 6651 - 12 штук (тип и конструктивное исполнение ТС уточняются при заказе)	•	•	•
Комплект эксплуатационной документации (паспорт, руководство по эксплуатации)	•	•	•
Методика поверки	•	•	•
Кабель для связи с внешним устройством через интерфейс RS-232C длиной 1,8 м или интерфейс USB длиной 1,8 м (поставляются по заказу)	•	•	•
Компакт-диск с дополнительным программным обеспечением в соответствии с ФР.1.32.2011.10456, методикой измерений температуры удалённых объектов ФР.1.32.2011.10456 и руководством пользователя.	•	•	•
Коммутатор − 2 штуки	−	•	•
Кабель связи прибора с коммутатором − 2 штуки, обязателен для поставки (длина кабеля уточняется при заказе, суммарная длина двух кабелей не превышает 100 м)	−	•	•
Разъём-заглушка − 1 штука	−	•	•
Клеммная колодка − 12 штук	−	−	•
СТОИМОСТЬ (руб.)	205 500*+ НДС (22 %)	243 500*+ НДС (22 %)	268 500*+ НДС (22 %)

* Цена зависит от выбранных опций:
- кабель связи прибора с коммутатором (2 шт.), обязателен (для ТМ-12м.4 и ТМ-12м.5), (суммарная длина не более 100 м), цена за 1 метр	300 + НДС (22 %)
- кабель связи с внешним устройством через интерфейс RS-232C (1,8 м)	700 + НДС (22 %)
- кабель связи с внешним устройством через интерфейс USB (1,8 м)	650 + НДС (22 %)

Метрологические и технические характеристики

Количество каналов измерения	12
Диапазон измерения температуры: - для модификации "ТМ-12м.2",   °С   - для модификаций "ТМ-12м.4" и "ТМ-12м.5":   с иcпользованием ТС   согласно методике измерений ФР.1.32.2013.14806,   °С   с использованием ТС, входящих в комплект поставки,   °С   - для модификации "ТМ-12м.5" с использованием ТП,  °С	от −50 до +200 от −145 до +660 от −50 до +200 от −270 до +1820
Диапазон измерения ТЭДС, мВ	от −10 до +75
Диапазон измерения сопротивления, Ом	от 40 до 180 и от 400 до 900
Разрешение при индикации результатов измерений: температуры с использованием ТС,  °С   температуры с использованием ТП,  °С   сопротивления ТС,  Ом   ТЭДС ТП,  мВ	0,01 0,1     0,001     0,001
Погрешность измерений	приведена в ТАБЛИЦЕ пределов допускаемой абсолютной погрешности измерений
Время непрерывной работы, ч, не менее	144
Количество результатов измерений, сохраняемых в энергонезависимой памяти прибора в режиме мониторинга для каждого канала, не менее	40 000
Напряжение питания однофазным переменным током, В	220
Частота переменного тока, Гц	50 ± 1
Потребляемая электрическая мощность, В·А, не более	2,5
Габаритные размеры (В х Ш х Г), мм, не более	115 х 250 х 280
Масса прибора, кг, не более	3

Условия эксплуатации

Параметр	Нормальные	Рабочие
Температура окружающего воздуха,  °С	20 ± 5	от +10 до +35
Относительная влажность воздуха, %, не более	75
Атмосферное давление, кПа	от 84 до 106,7

Таблица пределов допускаемой абсолютной погрешности измерений

Измеряемый параметр	Условия эксплуатации
	Нормальные	Рабочие
ТЭДС, мВ	±(0,006 + 4·10-5·|U|)	±(0,012 + 4·10-5·|U|)
	где U - измеряемая ТЭДС, мВ
Сопротивление, Ом	±(0,006 + 4·10-5·R)	±(0,012 + 4·10-5·R)
	где R - измеряемое сопротивление, Ом
Температура с применением ТС с ИСХ ТС, °С: - в диапазоне от 0 до 100 °С  - в диапазоне ниже 0 до -50 °С  - в диапазоне свыше 100 до 200 °С	±0,05 ±0,1 ±0,1	±0,1 ±0,1 ±0,1
Температура с применением ТС без учёта погрешности ТС по НСХ,  °С	±(0,03 + 2·10-4·|t|)	±(0,06 + 2·10-4·|t|)
	где t (здесь и далее) - измеряемая температура, °С
Температура с применением ТС c НСХ ТС, °С: класса допуска АА, в диапазонах: - свыше -50 до 660 °С - от -145 до -50 °С	±(0,13 + 1,9·10-3·|t|) ±(0,15 + 2,1·10-3·|t|)	±(0,16 + 1,9·10-3·|t|) ±(0,18 + 2,1·10-3·|t|)
класса допуска А, в диапазонах: - свыше -50 до 660 °С - от -145 до -50 °С	±(0,18 + 2,2·10-3·|t|) ±(0,20 + 2,4·10-3·|t|)	±(0,21 + 2,2·10-3·|t|) ±(0,23 + 2,4·10-3·|t|)
класса допуска В, в диапазонах: - свыше -50 до 660 °С - от -145 до -50 °С	±(0,33 + 5,2·10-3·|t|) ±(0,35 + 5,4·10-3·|t|)	±(0,36 + 5,2·10-3·|t|) ±(0,38 + 5,4·10-3·|t|)
класса допуска C, в диапазонах: - свыше -50 до 660 °С - от -145 до -50 °С	±(0,63 + 0,01·|t|) ±(0,65 + 0,01·|t|)	±(0,66 + 0,01·|t|) ±(0,68 + 0,01·|t|)
Температура с применением ТП с ИСХ, °С: типа S, в диапазонах: - от -50 до 0 °С - свыше 0 до 140 °С - свыше 140 до 1768 °С	±(1,2 + 2,1·10-3·t) ±(1,2 - 2,1·10-3·t) ±0,9	±(1,4 + 2,1·10-3·t) ±(1,4 - 2,1·10-3·t) ±1,1
типа B, в диапазонах: - от 250 до 449 °С - свыше 449 до 1820 °С	±(3,7 - 4,0·10-3·t) ±1,9	±(3,9 - 4,0·10-3·t) ±2,1
типа L, в диапазонах: - от -200 до -15,8 °С - свыше -15,8 до 0 °С - свыше 0 до 15,5 °С - свыше 15,5 до 800 °С	±0,7 ±(1,0 + 19,0·10-3·t) ±(1,0 - 19,4·10-3·t) ±0,7	±0,9 ±(1,2 + 19,0·10-3·t) ±(1,2 - 19,4·10-3·t) ±0,9
типа K, в диапазонах: - от -200 до -25,9 °С - свыше -25,9 до 0 °С - свыше 0 до 25,0 °С - свыше 25,0 до 1372 °С	±0,7 ±(1,0 + 11,6·10-3·t) ±(1,0 - 12,0·10-3·t) ±0,7	±0,9 ±(1,2 + 11,6·10-3·t) ±(1,2 - 12,0·10-3·t) ±0,9
типа N, в диапазонах: - от -200 до -39,1 °С - свыше -39,1 до 0 °С - свыше 0 до 37,7 °С - свыше 37,7 до 1300 °С	±0,7 ±(1,0 + 7,7·10-3·t) ±(1,0 - 8,0·10-3·t) ±0,7	±0,9 ±(1,2 + 7,7·10-3·t) ±(1,2 - 8,0·10-3·t) ±0,9
типа T, в диапазонах: - от -200 до -26,6 °С - свыше -26,6 до 0 °С - свыше 0 до 25,2 °С - свыше 25,2 до 400 °С	±0,7 ±(1,0 + 11,3·10-3·t) ±(1,0 - 11,9·10-3·t) ±0,7	±0,9 ±(1,2 + 11,3·10-3·t) ±(1,2 - 11,9·10-3·t) ±0,9
типа J, в диапазонах: - от -210 до -20 °С - свыше -20 до 0 °С - свыше 0 до 19,6 °С - свыше 19,6 до 1200 °С	±0,7 ±(1,0 + 14,9·10-3·t) ±(1,0 - 15,3·10-3·t) ±0,7	±0,9 ±(1,2 + 14,9·10-3·t) ±(1,2 - 15,3·10-3·t) ±0,9
типа M, в диапазонах: - от -200 до -24 °С - свыше -24 до 0 °С - свыше 0 до 23 °С - свыше 23 до 100 °С	±0,7 ±(1,0 + 12,4·10-3·t) ±(1,0 - 13,2·10-3·t) ±0,7	±0,9 ±(1,2 + 12,4·10-3·t) ±(1,2 - 13,2·10-3·t) ±0,9
Температура с применением ТП с НСХ по ГОСТ Р 8.585-2001 без учёта погрешности ТП, °С: типа S, в диапазонах: - от -50 до 0 °С - свыше 0 до 146,3 °С - свыше 146,3 до 1768 °С	±(1,0 + 2,7·10-3·t) ±(1,0 - 2,7·10-3·t) ±0,6	±(1,2 + 2,7·10-3·t) ±(1,2 - 2,7·10-3·t) ±0,8
типа B, в диапазонах: - от 250 до 449 °С - свыше 449 до 1820 °С	±(3,4 - 4,0·10-3·t) ±1,6	±(3,6 - 4,0·10-3·t) ±1,8
типа L, в диапазоне: - от  -200  до  800 °С	±0,3	±0,5
типа K, в диапазоне: - от  -270  до  1372 °С	±0,3	±0,5
типа N, в диапазоне: - от  -270  до  1300 °С	±0,6	±0,8
типа T, в диапазоне: - от  -270  до  400 °С	±0,3	±0,5
типа J, в диапазоне: - от  -210  до  1200 °С	±0,3	±0,5
типа M, в диапазоне: - от  -200  до  100 °С	±0,4	±0,6
типа S0, в диапазонах: - от -50 до 0 °С - свыше 0 до 140 °С - свыше 140 до 1768 °С без компенсации температуры свободных концов	±(1,0 + 3,4·10-3·t) ±(1,0 - 3,4·10-3·t) ±0,5	±(1,2 + 3,4·10-3·t) ±(1,2 - 3,4·10-3·t) ±0,7

Методики измерений

ФР.1.32.2013.14806

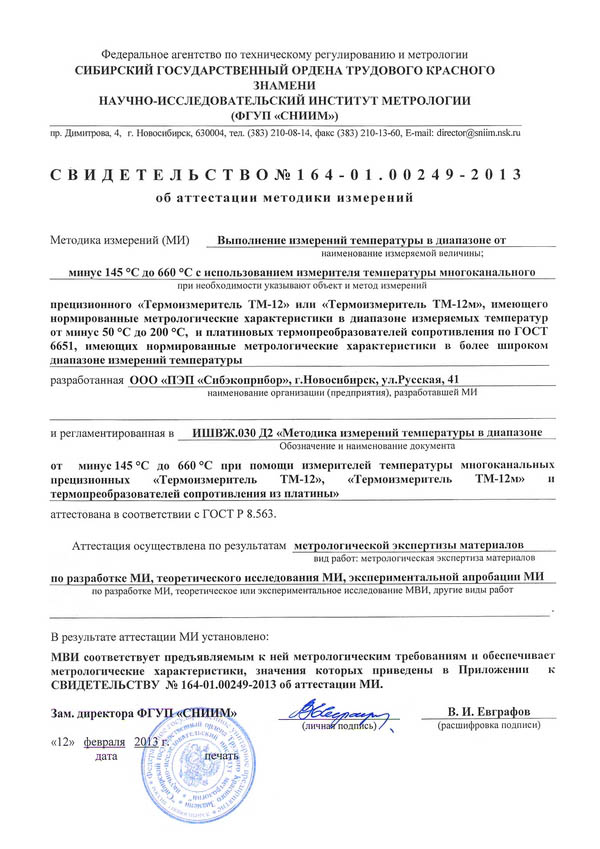

«Методика измерений температуры в диапазоне от минус 145 °С до 660 °С при помощи измерителей температуры многоканальных прецизионных "Термоизмеритель ТМ-12", "Термоизмеритель ТМ-12м" и термопреобразователей из платины»:

• методика предназначена для выполнения измерений температуры с использованием измерителей температуры многоканальных прецизионных "Термоизмеритель ТМ-12м.4", "Термоизмеритель ТМ-12м.5" и "Термоизмеритель ТМ-12.4";
• предельный диапазон измеряемой температуры с использованием данной методики составляет от -145 °C до 660 °C;
• подробно о методе измерения рассказано в статье «Расширение диапазона измерения температуры для измерителей температуры многоканальных прецизионных "Термоизмеритель ТМ-12" и "Термоизмеритель ТМ-12м"»;
• для измерения температур ниже -50 °C используют платиновые ТС ГОСТ 6651 с номинальным сопротивлением 100 Ом (100П либо Pt100), имеющие соответствующий диапазон измерения;
• для измерения температур выше 200 °C используют платиновые ТС ГОСТ 6651 с номинальным сопротивлением 50 Ом (50П либо Pt50), имеющие соответствующий диапазон измерения;
• методика аттестована в соответствии с ФЗ № 102 "Об обеспечении единства средств измерений" и ГОСТ Р 8.563, Свидетельство № 164-01.00249-2013, ФГУП "Сибирский научно-исследовательский институт метрологии" (СНИИМ), г. Новосибирск;
• право тиражирования и реализации принадлежит ООО "ПЭП "СИБЭКОПРИБОР" и ФГУП "СНИИМ".

ФР.1.32.2011.10456

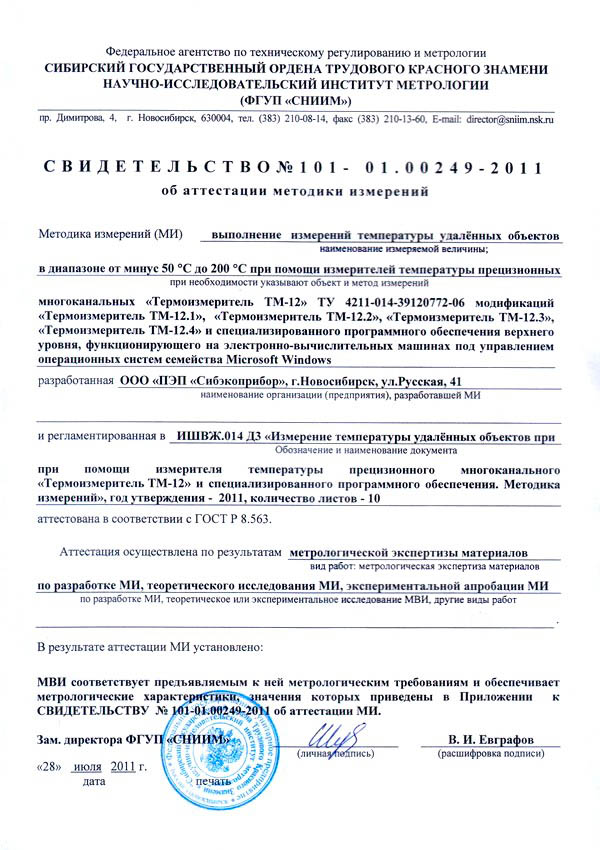

«Методика измерений температуры удалённых объектов при помощи измерителя температуры прецизионного многоканального "Термоизмеритель ТМ-12" и специализированного программного обеспечения»:

• предназначена для измерений температуры удалённых объектов при помощи измерителей температуры прецизионных многоканальных "Термоизмеритель ТМ-12" и специализированного программного обеспечения верхнего уровня, функционирующего на ЭВМ с операционной системой семейства Microsoft Windows;
• диапазон измерений температуры от -50 °C до 200 °C;
• методика аттестована в соответствии с ФЗ № 102 "Об обеспечении единства средств измерений" и ГОСТ Р 8.563, Свидетельство № 101-01.00249-2011, ФГУП "Сибирский научно-исследовательский институт метрологии" (СНИИМ), г. Новосибирск;
• право тиражирования и реализации принадлежит ООО "ПЭП "СИБЭКОПРИБОР".

Специализированное программное обеспечение (ПО)

• предназначено для сбора данных с измерителей температуры "Термоизмеритель ТМ-12м" и "Термоизмеритель ТМ-12", визуализации и сохранения полученных результатов измерений в виде текстовых и графических файлов;
• функционирует на ЭВМ с операционной системой семейства Microsoft Windows;
• программное обеспечение является кросс-платформенным, оно использует только открытые стандарты и протоколы и может модифицироваться пользователем для решения собственных задач сбора и обработки данных;
• архитектура ПО такова, что его компоненты могут функционировать совместно как на единственной ПЭВМ, так и в распределённой системе сбора данных на разных ПЭВМ, объединённых локальной вычислительной сетью (ЛВС) или сетью InterNet;
• результаты измерений автоматически сохраняются в 4-х файлах, форматы которых совместимы с форматом электронных таблиц (Microsoft Excel) и форматами свободно распространяемой программы GNUplot, предназначенной для визуализации и сохранения данных в виде графиков (GNUplot входит в пакет ПО и инсталлируется как компонент ПО);
• право тиражирования и реализации принадлежит ООО "ПЭП "СИБЭКОПРИБОР".
Скачать архив с ПО

Поверка и калибровка датчиков температуры

Для упрощения процедуры поверки и калибровки датчиков температуры разработаны и утверждены методические указания "Расчёт неопределённости поверки (калибровки) датчиков температуры с использованием измерителей температуры многоканальных прецизионных «Термоизмеритель ТМ-12» и «Термоизмеритель ТМ-12м»".

• Документ предназначен для специалистов метрологических лабораторий предприятий и организаций, осуществляющих поверку и калибровку датчиков температуры – термопреобразователей сопротивления (ТС) и термоэлектрических преобразователей (ТП) общепромышленного назначения в соответствии с требованиями действующих нормативных документов – ГОСТ 8.461 и ГОСТ 8.338.
• Приведённые в документе методические указания призваны упростить оценку возможности применения измерителей температуры многоканальных прецизионных «Термоизмеритель ТМ-12м» и «Термоизмеритель ТМ-12» для выполнения операций поверки и калибровки конкретных датчиков температуры с учётом требований государственной поверочной схемы (ГОСТ 8.558).
• В документе описаны особенности использования приборов «Термоизмеритель ТМ-12м» и «Термоизмеритель ТМ-12» при проведении поверки и калибровки датчиков температуры и оценки получаемых с их помощью результатов поверки (калибровки).
• При использовании измерителей температуры «Термоизмеритель ТМ-12м» и «Термоизмеритель ТМ-12», процедура поверки (калибровки) датчиков температуры значительно упрощается, так как при поверке результаты измерений представлены в тех же единицах, что и установленные допуски (°C).
• Право тиражирования и реализации принадлежит ООО "ПЭП "СИБЭКОПРИБОР".

Можно приобрести дополнительно:

• Блок выравнивающий БВ-1
